一、塑膠造粒廢氣處理凈化工藝：

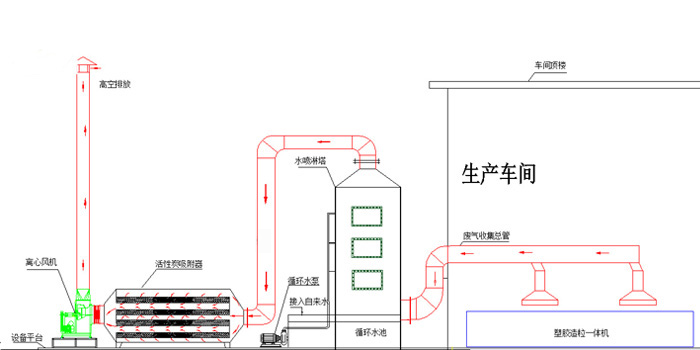

塑膠造粒廢氣處理（水噴淋塔+活性炭吸附器）工藝平面圖

二、塑膠廢氣處理（水噴淋+活性炭吸附）工藝說明：
 塑膠廢氣產生于拉絲造粒加溫過程，造粒機溶解塑膠及冷卻過程有一定量的白色膠煙，膠味濃度較大，易隨大氣的流動而隨處飄走，因而要通過集氣罩收集，經支管、主管進入水噴淋廢氣處理塔，經濕式旋流板廢氣塔進一步清洗處理后，通過加壓引風機進入活性碳吸附裝置，有機氣體在裝置內被活性炭吸附，活性炭它適應于大流量低濃度的有機廢氣，活性炭采用顆料狀活性炭，比表面積（吸附面積）高達500-1500m2/g.比表面積大，因而具有很高的表面活性炭和吸附能力。排出的低濃度有機氣體被吸附在它的活性表面上經凈化氣體由外排風管高空排放。

三、塑膠造粒廢氣處理排放達標執行標準：

序 號	污染物名稱	最高允許排放濃度 (mg/m3)	最高允許排放速率（kg/h）
			排氣筒	二級
1	非甲烷總烴	120	15	0.4
2	臭氣濃度	無量綱2000	15	1.0

廣東省DB44/27-2001《大氣污染物排放限值》第二時段二級排放標準。
